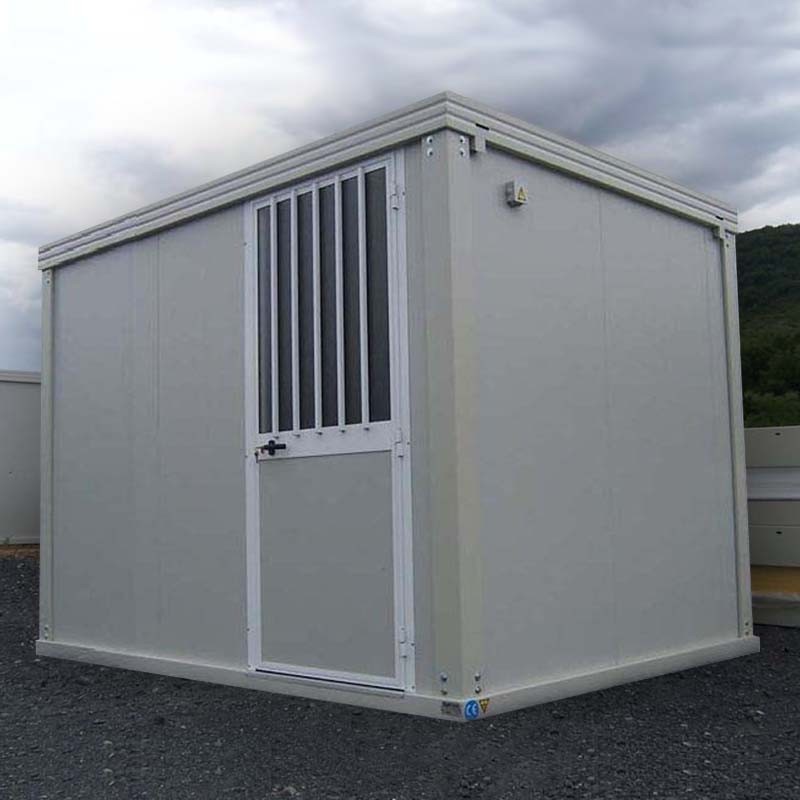

Descripción Bungalow AS3 serie "Standard"
El bungalow de obra AS3 Standard está fabricado con una estructura de acero galvanizado pintado en color gris claro RAL 9002.
El perfil del techo es de acero galvanizado lacado gris claro RAL 9002, espesor 1,5 mm - altura 150 mm , con 4 puntos de eslingado para movimiento con grúa.
Los perfiles base son de acero galvanizado lacado en color gris claro RAL 9002, espesor 1,5 mm - altura 95 mm .
También es posible configurarlo con bases sobre SKIDS (2 IPE H: 160mm) o con base reforzada (H: 160mm) equipada con paso de horquillas (distancia entre ejes 90cm) para desplazamiento con carretilla equipada con horquillas largas (250cm).
Puede elegir el color del marco, el perfil del techo y el perfil base: Gris claro RAL 9002, Blanco RAL 9010 o gris antracita RAL 7016. Otros colores son posibles como opción.
La cubierta está realizada con paneles sándwich de espuma rígida de poliuretano de 30 mm de espesor , Euroclase Cs3d0. La cubierta del techo es de acero galvanizado corrugado, con desagüe pluvial en los laterales.
Las paredes son de paneles sándwich de espuma rígida de poliuretano de 40 mm de espesor (color gris claro RAL 9002), Euroclase Cs3d0.
El suelo es de aglomerado hidrófugo de 18 mm de espesor, recubierto con una capa de PVC.
La carpintería, de aluminio lacado en blanco, está provista de barrotes (posibilidad de disponer de ellos sin los barrotes).
Carpintería de aluminio lacado blanco RAL 9010
El bungalow estándar AS3 está equipado con una puerta semividriada (dimensiones 104 x 220 cm, paso 90 cm) enrejada, con acristalamiento simple transparente y una ventana corredera (dimensiones 104 x 110 cm) enrejada, con acristalamiento simple transparente. Puede pedir que se reemplace el acristalamiento transparente con acristalamiento moldeado según sus necesidades.
El baño está equipado con una puerta de paso de tamaño completo de 78 x 210 cm (paso de 64 cm) y una vasista de 58 x 58 cm, acristalamiento simple moldeado de 4 mm.
Equipos sanitarios conectables
El baño incluye un lavabo de cerámica de 46 cm con grifo de agua fría/caliente y espejo. También incluye un WC cerámico de estilo inglés equipado con cisterna de PVC y portapapeles, así como una ducha cerámica de 90 x 70 cm con rociador, grifo monomando, jabonera y cortina de PVC.
La entrada de agua es en pared (A), con manorreductor (R) y las evacuaciones son en pared con 2 salidas (E).
Instalación eléctrica en 220 V
El bungalow AS3 está equipado en la habitación principal con un interruptor, una luz de neón LED para las dimensiones de 3,09 m y 4,09 m, dos luces de neón LED para las dimensiones de 5,09 m y 6,09 m, dos tomas de corriente, un convector de 1500 vatios, un eléctrico cuadro que incluye interdiferenciales y magnetotérmicos (máximo 6 KW) y caja de conexiones exterior.
La fuente de agua tiene un interruptor, una luz de techo LED de 7,5 vatios, un convector de 1000 vatios y un calentador de agua eléctrico de 50 litros.
Características técnicas :
DIMENSIONES
- Altura exterior: 241 cm
- Altura interior: 220 cm
- Longitud: 309, 409, 509 o 609 cm
- Ancho: 242cm
ESTRUCTURA
- Material: Acero galvanizado y lacado
- Color: Gris RAL 9002
- Espesor: 1,5 mm
- Base: altura 95 mm
- Techo: altura 150 mm
- Manipulación: 4 tomas en el techo para ganchos de elevación
CARPINTERÍA
- Material: Aluminio lacado en blanco RAL 9010
- Puerta(s): 1 puerta semividriada de 104 x 220 cm de barrotes, acristalamiento simple + 1 puerta interior de 78 x 210 cm (64 cm de paso) maciza
- Ventana(s): 1 ventana corredera de 104 x 110 cm con barrotes, acristalamiento simple + 1 tragaluz de 58 x 58 cm, acristalamiento simple moldurado gr. 4 mm
PAREDES, DIVISIONES Y CUBIERTA
- Material: Paneles sándwich
- Aislamiento: Espuma rígida de poliuretano
- Espesor de paredes y tabiques: 40 mm
- Grosor del techo: 30 mm
- Cubierta: Chapa de acero galvanizada Ondas griegas
- Color de la pared: gris claro RAL 9002
PISO
- Estructura: Paneles de aglomerado hidrófugo
- Espesor: 18 mm
- Recubrimiento: PVC
EQUIPO SANITARIO
- Lavabo de cerámica de 46 cm de diámetro con grifo de agua fría/caliente y espejo
- Inodoro cerámico con cisterna de PVC y porta papel
- Ducha de cerámica de 90 x 70 cm con rociador, grifo monomando, jabonera y cortina de PVC
- Entrada de agua en la pared (A) - Evacuaciones en la pared con 2 salidas (E)
ELECTRICIDAD
- Iluminación: 2 interruptores + 1 o 2 neones LED + 1 plafón LED 7,5 w
- Salidas: 2 tomas de corriente
- Calefacción: 1 convector 1500 W + 1 convector 1000 W
- Agua caliente: 1 termo eléctrico de 50 L
- Panel: 1 panel que incluye interdiferencial y disyuntores
- Conexión: 1 caja de conexión externa
